Nowa seria kompresorów bezolejowych Gentilin do zastosowań przemysłowych CK330

Włoski producent kompresorów bezolejowych Gentilin wprowadza nowe serie maszyn. Dobrze znana seria C330 będzie uzupełniona o odpowiednik do zastosowań przemysłowych CK330. Czy się różnią i gdzie je stosować? Zapraszamy do zapoznania się z artykułem.
Czym jest seria CK330?
CK330 podobnie jak model C330 to jednosilnikowa, dwucylindrowa sprężarka bezolejowa, która generuje ciśnienie do 10 bar oferując maksymalną efektywną wydajność na poziomie 200l/min przy ciśnieniu około 5 bar.
Parametry techniczne serii CK330

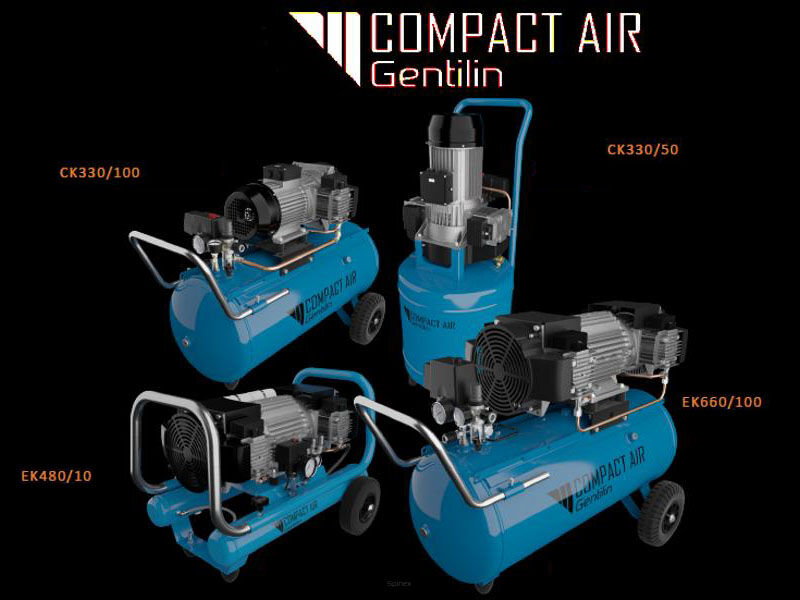

Seria CK330 występuje w konfiguracji z trzema pojemnościami zbiorników:
- CK330/10 - 10 litrowy podwójny zbiornik ze sprężarką w układzie poziomym
- CK330/50 - 50 litrowy zbiornik, kompresor w układzie pionowym
- CK330/100 - 90 litrowy zbiornik, cała konstrukcja w poziomie
Kompresory bezolejowe Gentilin w Serii CK330 mają bliźniacze parametry wydajnościowe jak seria C330 czyli:
- maksymalne ciśnienie 10 bar,
- wydajność teoretyczna 330 l/min
- wydajność użytkowa 200 l/min
- poziom hałasu w okolicach 80 dB
Różnicą jest zasilanie, ponieważ seria C330 była zasilana na 230V, a nowa seria CK obsługuje zasilanie 400V. Dodatkowo każda maszyna została wyposażona w licznik motogodzin co znacznie ułatwi wykonywanie prac serwisowych na czas.
Nowa konstrukcja CK330
Główną zmianę w serii CK330 znajdziemy wewnątrz sprężarki. Przeprojektowaniu uległ łącznik tłoka cylindrów. Zwiększono jego sztywność i zadbano o gładsze prowadzenie tłoków po cylindrach. Taki zabieg ma na celu wydłużenie żywotności maszyny i zmniejszenie częstotliwości czynności serwisowych. Co dokładnie zostało zmodyfikowane?
Po lewej stronie widać łącznik tłoków ze standardowej serii C330. Na pierwszym planie możemy zauważyć mniejsze ożebrowanie oraz łożyska kulkowe o mniejszej średnicy zewnętrznej. Pierścienie profilowane (uszczelniające) pozostają bez zmian, jednak pierścienie prowadzące mają mniejszą szerokość 9mm. Jak się domyślacie z opisu serii C330 Seria CK ma wszystko większe. Pierścienie zostały powiększone do 14 mm każdy. Została zwiększona również ich ilość z dwóch do trzech, gdzie podwójny pierścień został zastosowany przy sworzniu ramienia. Pozwala to na znacznie stabilniejsze prowadzenie łącznika i zdecydowanie wydłuża żywotność konstrukcji. Łożysko główne zostało zmienione na japońskie wysokiej jakości, oraz powiększone o 10mm. Jest odporne na wyższą temperaturę, a obroty na poziomie 1440 obr/min nie robią na nim wrażenia. Co ciekawe łożysko przy sworzniu zostało zmienione z kulkowego na igiełkowe, co jest bardzo przemyślanym zabiegiem, ponieważ eliminuje wahliwość łącznika tłoków i skutecznie wytłumi mikro drgania. To wszystko przekłada się wydłużenie żywotności i mniejsze zużycie części. Takie przeprojektowanie układu sprężającego pozwala na eksploatację serii CK330 w warunkach przemysłowych.
